Installation d’un boîtier DCL au plafond : les étapes clés pour un branchement facile et sécurisé

Que vous soyez en pleine rénovation ou dans un projet d’installation neuve, l’installation d’un boîtier DCL (Dispositif de Connexion Luminaire) est une étape incontournable pour assurer un branchement électrique simple et sécurisé. Ce boîtier a été conçu pour faciliter la connexion des luminaires au plafond, offrant ainsi à la fois sécurité et praticité. Que vous installiez une suspension, un plafonnier ou un spot, le boîtier DCL permet une installation rapide et conforme aux normes actuelles.

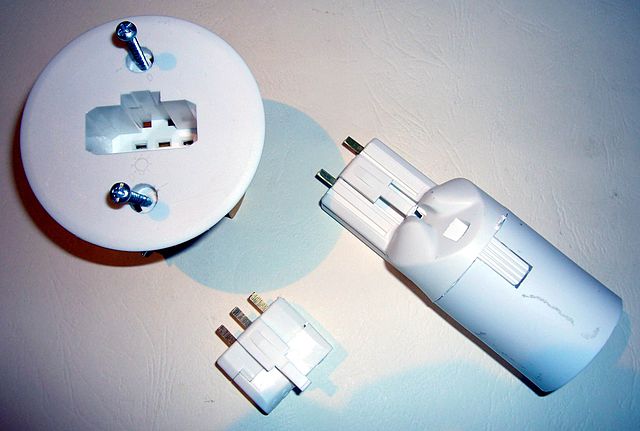

boîtier DCL

Pourquoi installer un boîtier DCL pour le plafond ?

Le boîtier DCL pour le plafond a été créé pour simplifier et sécuriser le branchement des luminaires. Avant son introduction, les connexions électriques pouvaient être fastidieuses et représentaient un risque, surtout lors de l’installation de luminaires en hauteur. Le boîtier standardise cette étape en intégrant une prise mâle-femelle qui permet de connecter ou déconnecter un luminaire sans effort. Plus besoin de bricoler avec des fils électriques exposés, ce qui réduit grandement les risques de courts-circuits ou de mauvaise manipulation.

En plus de faciliter l’installation, le matériel répond aux exigences des normes de sécurité en vigueur (notamment la norme NFC 15-100), garantissant ainsi une installation fiable et durable. Si vous changez fréquemment de luminaires ou que vous aimez rénover votre intérieur, le boîtier DCL se révèle être un véritable atout. Grâce à son système plug-and-play, il devient beaucoup plus simple de changer un luminaire sans devoir manipuler les câbles électriques à chaque fois.

Il existe différents types de boîtiers DCL selon les besoins : en version encastrée, en saillie ou encore avec des options spécifiques pour les spots. Ils s’adaptent donc à divers types de configurations et permettent de répondre aux exigences des installations modernes.

Les étapes pour installer un boîtier DCL

Installer un boîtier DCL au plafond peut sembler complexe, mais en suivant les étapes ci-dessous, vous réussirez cette opération en toute simplicité.

  1. Couper l’alimentation électrique : avant de commencer toute intervention, assurez-vous de couper l’électricité au niveau du disjoncteur général. C’est la règle d’or pour éviter tout risque d’électrocution.
  2. Préparer le matériel : munissez-vous de votre boîtier DCL, d’un tournevis, de fils électriques (si nécessaire), et d’une pince à dénuder. Si vous remplacez un ancien luminaire, vérifiez bien que les fils du plafond sont en bon état et ne présentent aucun dommage.
  3. Raccorder les fils électriques : une fois l’alimentation coupée, identifiez les fils sortant du plafond. En général, vous aurez trois fils : un pour la phase, un pour le neutre, et un pour la terre. Connectez ces fils aux bornes correspondantes de votre boîtier DCL. N’oubliez pas de respecter le code couleur : le fil bleu pour le neutre, le fil marron ou rouge pour la phase, et le fil vert/jaune pour la terre. Le boîtier DCL est conçu pour simplifier ces raccordements grâce à son bornier pré-câblé.
  4. Fixer le boîtier au plafond : après avoir réalisé les connexions électriques, insérez le boîtier dans la boîte prévue à cet effet dans le plafond. Si la boîte n’est pas encore installée, vous devrez l’encastrer au préalable. Utilisez les vis fournies pour fixer le boîtier DCL de manière stable et sécurisée.
  5. Installer le luminaire : le grand avantage du boîtier DCL est qu’il permet de brancher et débrancher un luminaire très facilement. Il vous suffit d’insérer la fiche mâle de votre luminaire dans la prise DCL. Ce système est particulièrement pratique pour les personnes qui aiment changer régulièrement de luminaire sans avoir à refaire tout le branchement électrique à chaque fois.
  6. Remettre l’alimentation électrique : une fois que le boîtier est correctement fixé et que le luminaire est en place, remettez l’électricité au niveau du tableau électrique. Vérifiez que l’installation fonctionne correctement en allumant votre luminaire.
